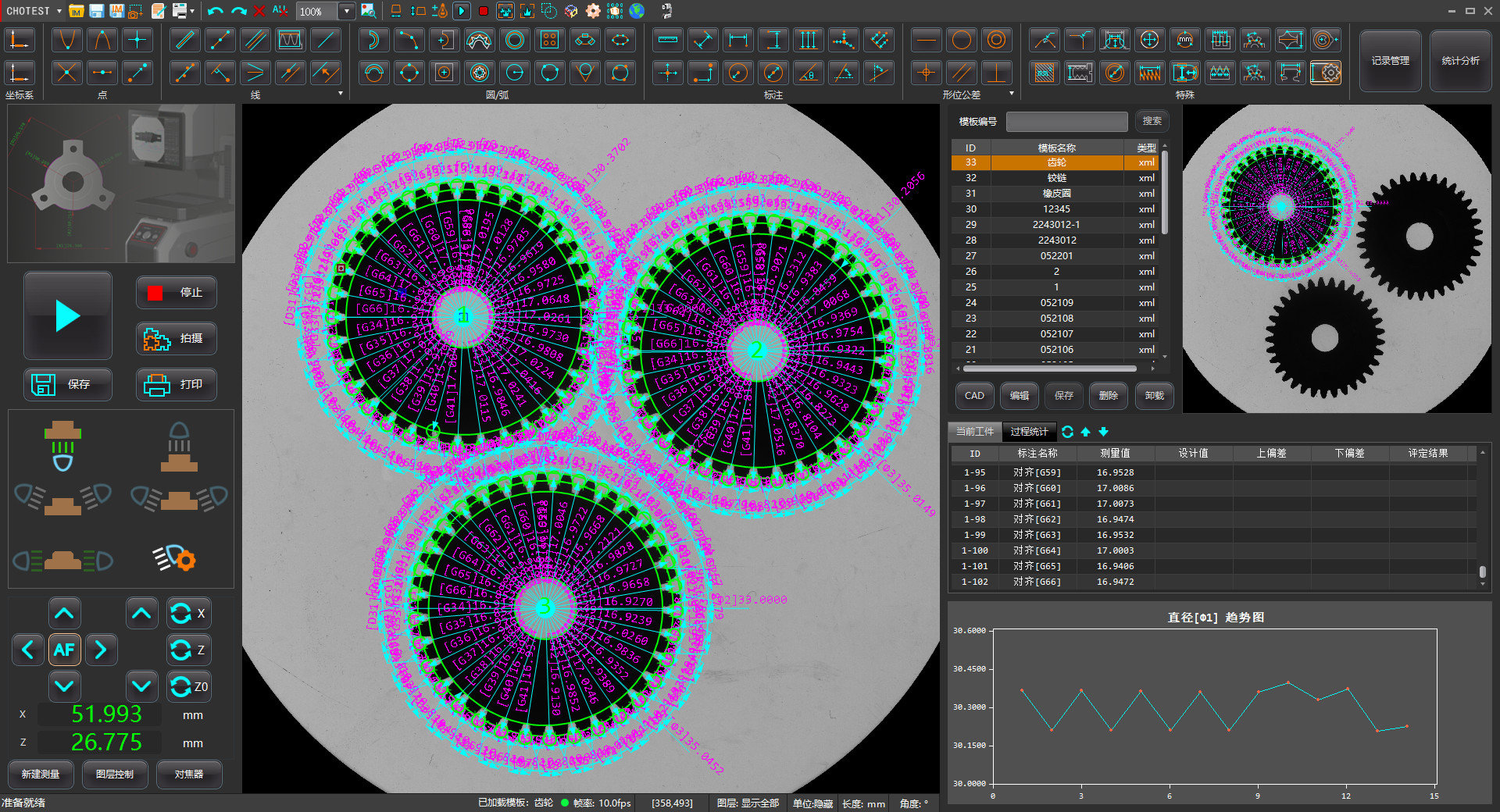

VX3000一键式测量仪采用双远心高分辨率光学镜头，结合高精度图像分析算法，并融入一键闪测原理。CNC模式下，只需按下启动键，仪器即可根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成，真正实现一键式快速精准测量。
应用领域：
一键式测量仪被广泛的应用在精密螺丝、精密弹簧、齿轮、手机外壳、手机玻璃、精密五金配件等尺寸较小的产品及零部件的批量快速测量上。
一键式测量仪的优点：
(1).测量速度极快，能在3秒内完成512个以内的尺寸测量及公差的评价，效率是传统二次元影像测量仪的数十倍。
(2). 避免了因测量行程增大而受到影响阿贝误差。重复测量精度高，解决了同一个产品反复测量数据一致性 差的现象。
(3).仪器结构简单，不需要位移标尺光栅尺，在测量过程中也不需要移动工作台，所以仪器的稳定性能很 好。
(4). 由于精度标尺是CCD相机的像素点，而像素点是不会随时间变化，也不会受到温湿度的影响，所以仪器 的 精度比较稳定，且可以通过软件实现测量精度自动校准。
对比二次元
|
对比产品
测量条件 |
手动二次元 |
自动二次元 |
一键式影像测量仪 |
|
测量时间 |
耗时费力，测量尺寸越多所用时间越长 |
虽然可以编程测量，但是所用时间也会随尺寸增多而增多 |
最多2—5秒完成所有尺寸测量与公差评价 |
|
阿贝误差 |
测量尺寸越多误差越大 |
测量尺寸越多误差越大 |
不受阿贝误差影响 |
|
人为误差 |
有 |
无 |
无 |
|
可操作性 |
需要手动调整焦距和工作台 |
需要操作鼠标定位和寻找轮廓影像 |
任意位置、任意角度放置、一键测量 |
|
一次性可抓取的几何属性个数 |
1个 |
1个 |
最多512处 |
|
一次性测量的产品个数 |
1个 |
1个 |
最多100个 |
|
重复测量精度 |
无法保证一致性 |
无法保证一致性 |
一致性很好 |
