机器名称：一键式测量仪
型号：VX3000
性能：快速尺寸测量，1秒完成所有尺寸检测。
机器参数：
|
型号 |
VX3030 |
VX3030D |
|||
|
图像传感器 |
500万像素CMOS |
||||
|
显示器 |
机身显示器 |
10.4英寸 LCD显示器（XGA：1024×768） |
|||
|
外接显示器 |
24英寸 LCD显示器（XGA：1920×1080） |
||||
|
受光镜头 |
双远心镜头 |
||||
|
照明系统 |
落射系统 |
四分割照明（白光） |
|||
|
透射系统 |
远心透过照明（绿色） |
||||
|
测量视野 |
广视野(mm) |
20×L120 |
20×L120 |
||
|
高精度(mm) |
/ |
6×L106 |
|||
|
图像测量重复精度 |
广视野 |
座标台未移动 |
±0.5μm |
±0.5μm |
|
|
座标台移动 |
±1μm |
±1μm |
|||
|
高精度 |
座标台未移动 |
/ |
±0.1μm |
||
|
座标台移动 |
/ |
±0.5μm |
|||
|
图像测量测量精度 |
无拼接*1 |
广视野 |
±2μm |
±2μm |
|
|
高精度 |
/ |
±0.7μm |
|||
|
有拼接*2 |
广视野 |
±(4+0.02L)μm |
±(4+0.02L)μm |
||
|
高精度 |
/ |
±(2+0.02L)μm |
|||
|
测量软件 |
VisionX |
||||
|
显示分辨率 |
0.1μm |
||||
|
支持触发测头 |
不支持 |
||||
|
XY电动 |
X移动范围 |
100mm |
|||
|
Y移动范围 |
———————— |
||||
|
承重 |
2kg |
||||
|
Z向电动 |
移动范围 |
35mm |
|||
|
标尺精度 |
———————————— |
||||
|
外形尺寸(L×W×H) mm |
500×260×635mm |
||||
|
重量 |
30kg |
||||
|
工作电源 |
AC220V/50Hz |
||||
|
工作环境 |
温度10℃~35℃，湿度30~80%，振动<0.002g，低于15Hz |
||||
*1 在调焦位置，使用环境温度为+20℃±1.0℃时。
*2 在调焦位置，使用环境温度为+20℃±1.0℃时、载物台上搭载重量为1kg以下、L为载物台移动量（mm）。
|
型号 |
VX3100 |
VX3100D |
|||
|
图像传感器 |
500万像素CMOS |
||||
|
显示器 |
机身显示器 |
10.4英寸 LCD显示器（XGA：1024×768） |
|||
|
外接显示器 |
24英寸 LCD显示器（XGA：1920×1080） |
||||
|
受光镜头 |
双远心镜头 |
||||
|
照明系统 |
落射系统 |
四分割照明（白光） |
|||
|
透射系统 |
远心透过照明（绿色） |
||||
|
测量视野 |
广视野(mm) |
Φ100×L200 |
Φ100×L200 |
||
|
高精度(mm) |
/ |
20×L120 |
|||
|
图像测量重复精度 |
广视野 |
座标台未移动 |
±1μm |
±1μm |
|
|
座标台移动 |
±2μm |
±2μm |
|||
|
高精度 |
座标台未移动 |
/ |
±0.5μm |
||
|
座标台移动 |
/ |
±1.5μm |
|||
|
图像测量测量精度 |
无拼接*1 |
广视野 |
±5μm |
±5μm |
|
|
高精度 |
/ |
±2μm |
|||
|
有拼接*2 |
广视野 |
±(7+0.02L)μm |
±(7+0.02L)μm |
||
|
高精度 |
/ |
±(4+0.02L)μm |
|||
|
测量软件 |
VisionX |
||||
|
显示分辨率 |
0.1μm |
||||
|
支持触发测头 |
不支持 |
||||
|
XY电动 |
X移动范围 |
100mm |
|||
|
Y移动范围 |
———————— |
||||
|
承重 |
2kg |
||||
|
Z向电动 |
移动范围 |
35mm |
|||
|
标尺精度 |
———————————— |
||||
|
外形尺寸(L×W×H) mm |
500×260×635mm |
500×260×720mm |
|||
|
重量 |
31kg |
||||
|
工作电源 |
AC220V/50Hz |
||||
|
工作环境 |
温度10℃~35℃，湿度30~80%，振动<0.002g，低于15Hz |
||||
*1 在调焦位置，使用环境温度为+20℃±1.0℃时。
*2 在调焦位置，使用环境温度为+20℃±1.0℃时、载物台上搭载重量为1kg以下、L为载物台移动量（mm）。
|
型号 |
VX3200 |
VX3200D |
||
|
图像传感器 |
500万像素CMOS |
|||
|
显示器 |
机身显示器 |
10.4英寸 LCD显示器（XGA：1024×768） |
||
|
外接显示器 |
24英寸 LCD显示器（XGA：1920×1080） |
|||
|
受光镜头 |
双远心镜头 |
|||
|
照明系统 |
落射系统 |
四分割照明（白光） |
||
|
透射系统 |
远心透过照明（绿色） |
|||
|
测量视野 |
广视野(mm) |
200×200（4角R50） |
200×200（4角R50） |
|
|
高精度(mm) |
/ |
120×120 |
||
|
图像测量重复精度 |
广视野 |
座标台未移动 |
±1μm |
±1μm |
|
座标台移动 |
±2μm |
±2μm |
||
|
高精度 |
座标台未移动 |
/ |
±0.5μm |
|
|
座标台移动 |
/ |
±1.5μm |
||
|
图像测量测量精度 |
无拼接*1 |
广视野 |
±5μm |
±5μm |
|
高精度 |
/ |
±2μm |
||
|
有拼接*2 |
广视野 |
±(7+0.02L)μm |
±(7+0.02L)μm |
|
|
高精度 |
/ |
±(4+0.02L)μm |
||
|
高度测量*3 |
可测量范围（XY) |
60mm×105mm |
||
|
最大测量深度 |
75mm |
|||
|
探头直径 |
Φ1mm |
|||
|
测量力 |
0.13N |
|||
|
重复精度*4 |
±3μm |
|||
|
测量精度*5 |
±(7.5+0.02L)μm |
|||
|
测量软件 |
VisionX |
|||
|
显示分辨率 |
0.1μm |
|||
|
支持触发测头 |
支持 |
|||
|
XY电动 |
X移动范围 |
100mm |
||
|
Y移动范围 |
100mm |
|||
|
承重 |
5kg |
|||
|
Z向电动 座标台 |
移动范围 |
75mm |
||
|
外形尺寸(L×W×H) mm |
500×325×700mm |
500×325×760mm |
||
|
重量 |
40kg |
41kg |
||
|
工作电源 |
AC220V/50Hz |
|||
|
工作环境 |
温度10℃~35℃，湿度30~80%，振动<0.002g，低于15Hz |
|||
*1 在调焦位置，使用环境温度为20°C±1°C时。
*2 在调焦位置，使用环境温度为20°C±1°C时、载物台上搭载重量为2kg以下、L为载物台移动量（mm）。
*3 需选配带接触式高度测量传感测头或者光学高度测量传感测头。
*4在80%测量区域内重复性为±3μm。
*5 环境温度20°C±1°C、座标台载重2kg以下时，全区域测量精度为±(7.5+0.02L)µm，L为测量长度（mm）。
功能介绍：
1. 一键闪测，批量更快
√ 可任意摆放测量物体，无需夹具定位。仪器自动识别、匹配模板，一键闪测；
√ 最多可同时测量512个特征；
√ 支持CAD图纸导入，一键自动匹配测量；
√ CNC模式下，可快速精确地进行批量测量。
2. 计算精准，稳定可靠
√ 高分辨率镜头，1%亚像素图像处理，高精度算法分析；
√ 自动对焦，排除人为测量操作干扰，且重复聚焦一致性高；

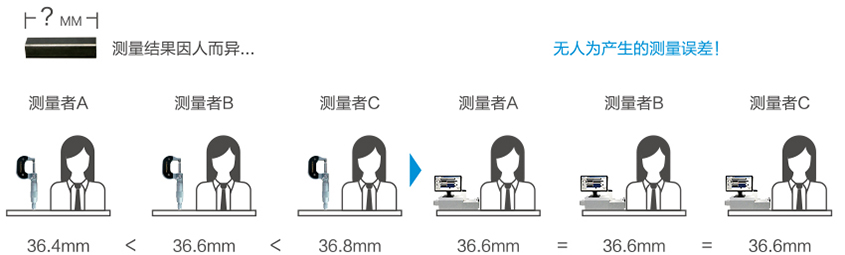

√ 自动识别测量部位，每次都能获得统一稳定的测量结果。
3. 操作简单，轻松无忧
√ 任何人都能很快上手，无需复杂培训；
√ 简洁的操作界面，任何人都能轻松设定和测量；
√ 测量现场立即评价测量尺寸偏差，一键生成统计分析、检测结果报告等。
4. 功能丰富，自动报表
√ 软件分为测量设定、单件测量、CNC测量、自动测量、统计分析五大功能模块；
√ 提供多达80种提取分析工具，包括【特征提取】工具（如最值点、中心线、圆弧、峰值圆等），【辅助工具】（如任意点线圆、拟合直线、拟合圆、切线、内切圆等），【智能标注】工具，【形位公差】工具，特殊【应用工具】（如节距距离、节距角度、槽孔、螺纹、圆径十字、倒角、圆角等）；
√ 自动输出SPC分析报告，可输出统计值（如CA、PPK、CPK、PP等）及控制图（如均值与极差图、均值与标准差图、中位数与极差图、单值与移动极差图）。
