市面上的PCB板颜色不一，如何清晰辨别不同颜色板上的特征？靠人工反复确认，效果不可控，如何保证生产效率？

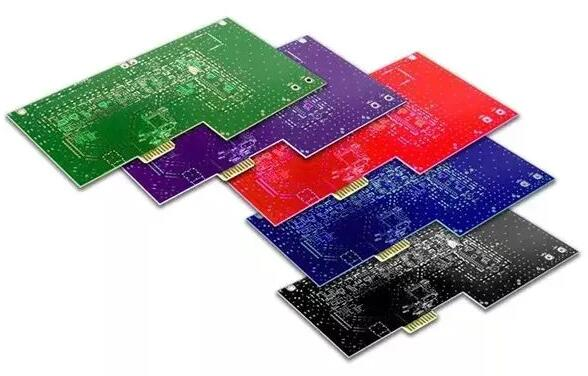

印刷电路板（PCB）通常由焊盘、过孔、阻焊层、丝印层、铜线、各种元件等部分组成。其中，阻焊层（solder mask）是指印刷电路板子上要上绿油的部分。常见的阻焊油墨为绿色，红色、黄色、蓝色、白色以及黑色等。
PCB成型工艺后首板需进行Mark点、焊盘等关键尺寸的测量，检测过程中都要进行光学定位校准，但是光学检测仪器存在一定的缺陷，它对于不同底色的油墨识别能力和检测效果都有所不同。
中图仪器推出的VX9000系列光学扫描成像测量机，即使是不同油墨颜色，都可以清晰识别板上特征点，无需人工反复确认，高效精准捕捉特征，完成尺寸测量，保证生产稳定性，有效提高生产效率。

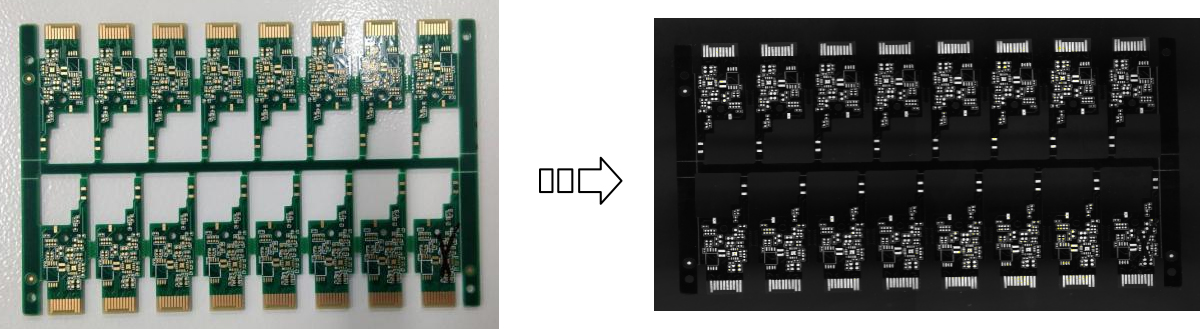

不同颜色PCB的成像效果对比
绿色PCB是目前市面上最常见、性价比最高的PCB板。生产的过程中，绿色油漆的采购量最大，且采购成本较低，如果采取大批量同时生产的话，还可以降低换线成本。
蓝色和黑色的油墨中分别掺杂了钴和碳等元素，具有一定的导电性能。有人认为黑色的PCB板代表着高端，其实是由于黑色PCB的电路其表层走线几乎全部遮住难以辨认，会增加研发设计及售后阶段的维修和调试难度，一般如果没有功力深厚的研发设计和售后能力，不会轻易生产黑色PCB。

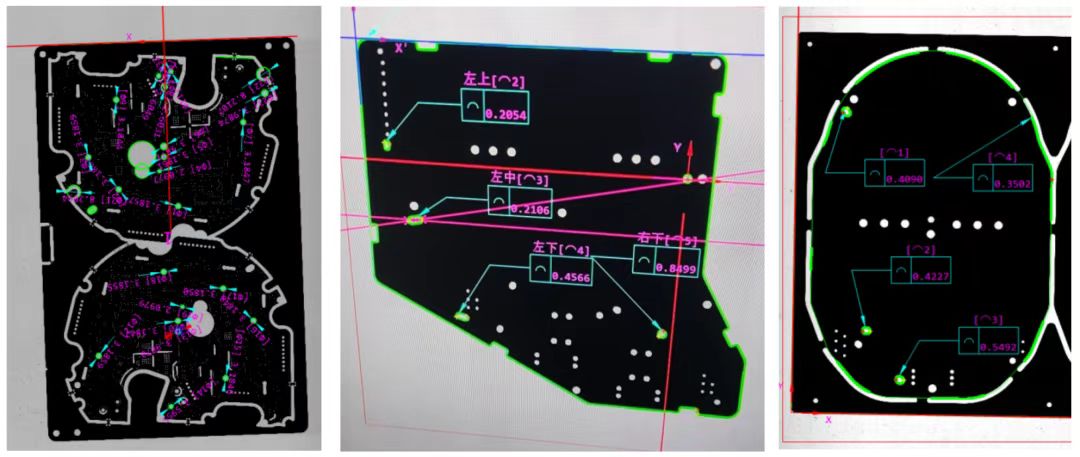

汽车板-孔位尺寸及轮廓度测量扫描图
VX9000系列光学扫描成像测量机针对多种油墨颜色的PCB全面进行光学扫描，展示优异的测量能力和成像效果。
中图仪器——致力于为印刷电路板（PCB）厂提供高效优质的解决方案
