Mizar Silver大行程移动桥式三坐标测量机

产品型号：Mizar Silver系列
产品名称：大行程移动桥式三坐标测量机
主要特点：适应性强、高运行精度、稳定性好
生产企业：深圳市中图仪器股份有限公司
注释：更多详细产品信息，请联系我们获取

详细信息

一、产品描述

　　Mizar系列是中图仪器设计和生产的高性能三坐标测量机，支持触发、扫描和非接触式探测系统，能够精确测量各类零部件的尺寸、形状及相互位置关系，也可以对软材质或复杂零件进行光学扫描测量。

　　结合中图自主研发的Power DMIS软件、Alpha系列控制器、ACH100S/T全自动旋转测座和CP500S扫描测头，可广泛应用于机械制造、汽车工业、电子工业、航空航天工业、国防工业以及计量检测等关键领域，是现代工业检测和质量控制不可或缺的检测利器。

系统主要功能：

测量方式	触发式测量
测量方式	扫描式测量
系统认证	CE（所有系统主机、控制器）
评价标准	ISO国际评价标准
评价标准	ASMEY14.5北美评价标准
算法认证	德国PTB双认证：最小二乘法和最小区域法
程序兼容性	可读取转化DMIS格式文件
功能	几何元素测量、特征测量、元素的构造及评价，如点、线、面、圆、曲面、球灯等；形位公差评价，如轮廓度、直线度、平面度、跳动等；坐标系创建、变换、调用；测针管理和测量程序在线和脱机编写等
功能	支持IGES、STEP等通用CAD格式文件，丰富的视图处理工具；支持最小二乘、切比雪夫、最大内切、最小外接、支持最大（或最小）实体要求和最大（或最小）实体边界的计算处理；可输出图形化数据报告，支持多种格式导出，支持格式定制。

　　此外，Mizar还支持选配中图自主研发的测头更换架、影像相机、精密转台等配件。这些配置进一步丰富了Mizar的检测功能，使其能够应对更多、更复杂的检测场景，满足不同行业对高精度测量的多样化需求。

二、主要特点

1.三轴均采用低热膨胀系数的花岗岩导轨，机器具有良好的温度适应性，抗时效变形能力。

2.环抱式气浮布局，使机器在高效稳定运行的同时保持高精度。

3.关键部件一体铸造成型，重量轻，强度高，提升机器精度及运动平稳性。

4.Z轴采用柔性平衡系统，最大程度降低摩擦阻力，提高Z轴运动精度。

5.采用高精度、高分辨光栅尺，确保机器高精度和长时间稳定。

6.高刚性传动方式，保证机器传动的平稳性和刚性。

7.开放式的工作台面，具备良好的承载能力，以及开阔的测量视野。

8.气压检测安全装置，时刻监测Z轴不因断气而下坠，确保测座测头使用安全。

9.整机设计采用有限元仿真分析，确保机器结构刚性。

10.机身结构经过严苛的振动分析，以满足高抗振性能。

中图仪器全自主研发核心部件：

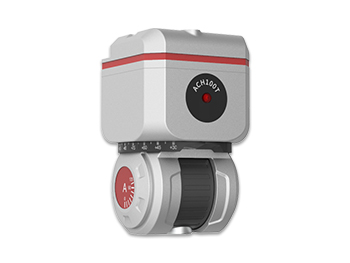

Ⅰ. ACH100T/ACH100T-5全自动旋转测座：

　　ACH100T系列为中图仪器自主研发的全自动旋转测座，可实现测头在A轴和B轴以7.5或5度为增量移动，该系列测座具有720或1728个可重复定位空间位置，可配置长达300mm加长杆。

■　测座能实现A角度0-105°（或者0-115°），B角度-180°-﹢180°的运动；

■　测座采用精密的6点定位，实现测座的高定位精度；

■　关键零部件采用复合材料、高强度材料；

■　测座通过动态防撞、静态防撞设计，确保测座的使用安全。

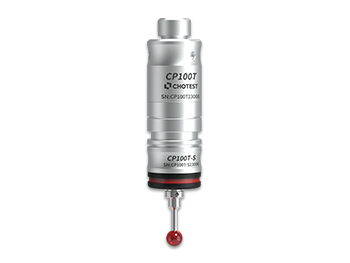

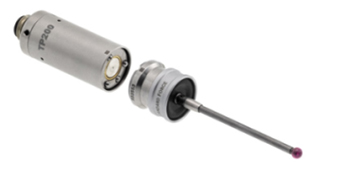

Ⅱ. CP100T触发测头：

　　CP100T触发测头是中图仪器自主研发的机械式触发测头，可以在空间5个方向进行触发受力，精度高、稳定性好，性能完全优于同类型进口测头。

组成部分：测头分成测头体和吸盘两部分，两者均有磁力吸合面。吸盘有CP100T-L（低测力）、CP100T-S（标准测力）、CP100T-M（中等测力）CP100T-E（高等测力）四种类型。

CP100T-L模块：10㎜钢质至30㎜碳纤维

CP100T-S模块：10㎜钢质至50㎜碳纤维

CP100T-M模块：10㎜钢质至60㎜碳纤维

CP100T-E模块：10㎜钢质至60㎜碳纤维

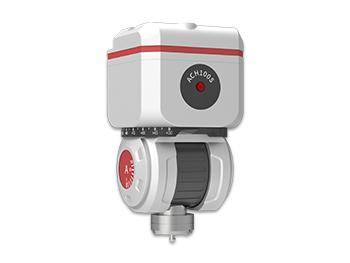

Ⅲ. ACH100S / ACH100S-5自动旋转测座：

　　ACH100S系列测座，是中图仪器自主研发的自动旋转测座，和CP500S扫描测头通过TKJ连接，实现扫描功能。也可以通过转接头与CP100T系列测头连接，实现机械触发功能。

　　ACH100S系列可实现测头在A轴和B轴以7.5或5度为增量移动，该测座具有720或1728个可重复定位空间位置。测座重复精度完全超越同类型的进口测座。

■　测座能实现A角度0-105°（或者0-115°），B角度-180°-﹢180°的运动

■　测座采用精密的6点定位，实现测座的高定位精度

■　关键零部件采用复合材料、高强度材料

■　测座通过动态防撞、静态防撞设计，确保测座的使用安全

注：TKJ，扫描运动接口传感器

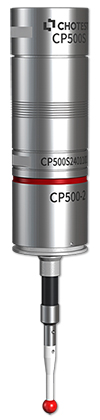

Ⅳ. CP500S 扫描测头：

　　CP500S是中图仪器自主研发的扫描测头，创新性的将扫描测头和触发测头合二为一，可通过扫描进行形状评价，也可通过触发测量完成尺寸和位置测量。

　　具有测量精度高、扫描速度快、灵活性强、操作简单等优点。其采用高灵敏度位置传感系统，直接高速、同步测量测针的三维偏移量，配合空间坐标融合技术，可实现高精度的空间扫描测量。速度方面，每秒能稳固采集1000个表面点，可快速采集物体表面的形状和轮廓数据。

　　除了能测量常规的形状特征，还可以测量自由曲面，螺旋曲面等特征，还具有自定心功能。

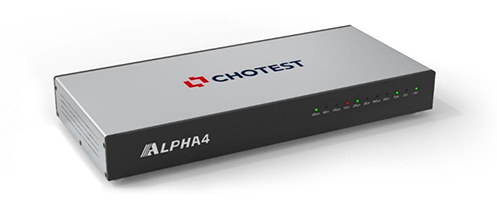

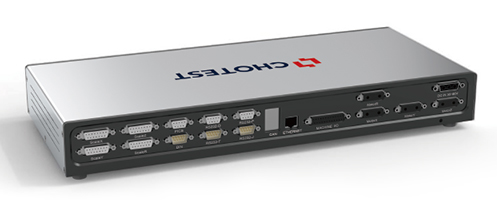

Ⅴ. Alpha系列控制器：

■　全闭环直流伺服电机驱动控制技术，具有优异的伺服跟随控制能力；

■　固态电子开关设计，无大功率继电器，具有更小的体积和冲击电流，更高的可靠性；

■　同步PWM控制技术和共模抑制设计，环路响应快，驱动效率高，发热低；

■　微秒级速度前瞻轨迹规划算法，实现高效平滑运动和极高的空间运动重复性；

■　控制器符合I++标准，能兼容市面上的主流测量软件。

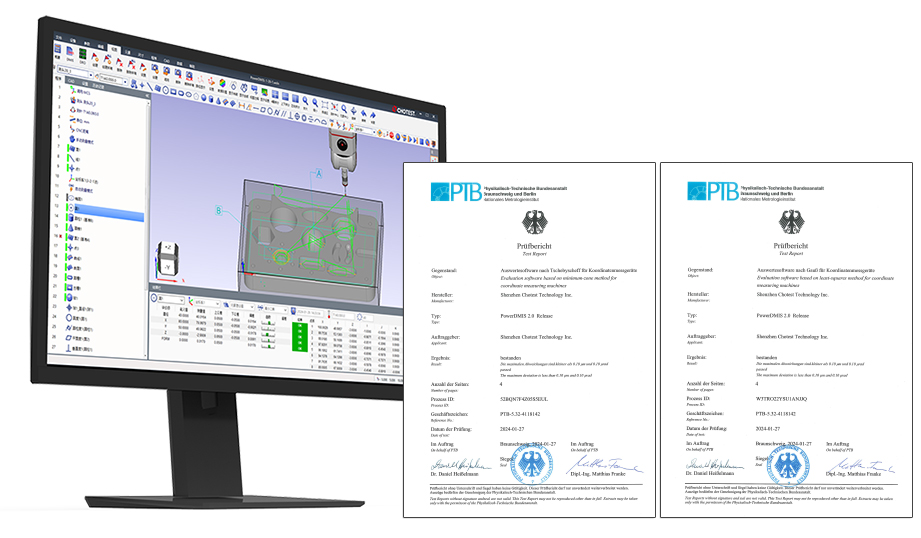

Ⅵ. PowerDMIS测量软件：

　　PowerDMIS是中图仪器自主研发的三坐标测量分析软件，拥有自主可控的核心技术。该软件支持DMIS与I++标准协议，并通过了德国PTB最小二乘法和最小区域法的双认证。

■　界面简洁友好，互动性强，各功能模块易识别和理解，用户可以快速上手；

■　机型库、测头系统、I++插件、DMIS转化功能，极大提高软件的兼容性和适配性，并得以丰富各种应用场景；

■　概要程序模式消除掉冗长的DMIS代码显示，大大降低对用户编程技能的要求，参数化视图交互功能实现所设即所测。

三、型号规格：

型号	行程范围（mm）			外形尺寸（mm）			主机重量（kg）	承重（kg）
型号	X	Y	Z	LX	LY	LZ	主机重量（kg）	承重（kg）
Mizar Silver 121510	1200	1500	1000	2140	2883	3680	3900	1800
Mizar Silver 122210	1200	2200	1000	2140	3583	3680	4900	2300
Mizar Silver 122410	1200	2400	1000	2140	3783	3680	5200	2300
Mizar Silver 123010	1200	3000	1000	2140	4383	3680	6000	2300
Mizar Silver 123310	1200	3300	1000	2140	4683	3680	6500	2300
Mizar Silver 152210	1500	2200	1000	2440	3583	3680	6700	2300
Mizar Silver 153010	1500	3000	1000	2440	4383	3680	9000	2300
Mizar Silver 153012	1500	3000	1200	2440	4383	4080	9000	2300
