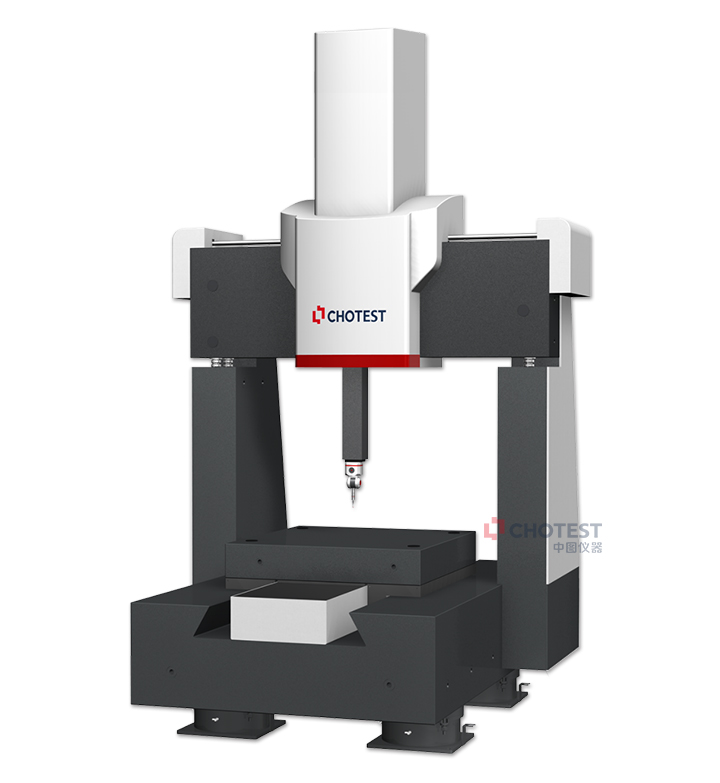

Earth固定桥式三坐标测量机

系统主要功能：

　　此外，Earth还支持选配中图自主研发的测头更换架、影像相机、精密转台等配件。这些配件进一步丰富了Earth的检测功能，使其能够应对更多、更复杂的检测场景，满足不同行业对高精度测量的多样化需求。

二、主要特点

1、 “封闭框架”和移动工作台设计，整体结构采用花岗岩，有效消除温度变化对系统精度的影响，保证仪器长时间运行高精度和稳定性。

2、 X、Y轴采用伺服电机、精密滚珠丝杠传动，确保高加速度时定位精确

3、预载荷空气轴承与中心驱动，保证工作台无摩擦运动，减少了偏差与扭矩。

4、Y轴燕尾型导轨系统，运动无摩擦、无磨损，刚性更强，保证运动稳定性。

5、多楔带传动，保证了机器传动的刚性和平稳性，提高了机器的运动精度。

6、采用Heidenhain高分辨率光栅系统

7、气压检测安全装置，保证Z轴不会因为断气而下坠，保证了测头测座的安全。

中图仪器全自主研发核心部件：

Ⅰ. ACH100T/ACH100T-5全自动旋转测座：

　　ACH100T系列为中图仪器自主研发的全自动旋转测座，可实现测头在A轴和B轴以7.5或5度为增量移动，该系列测座具有720或1728个可重复定位空间位置，可配置长达300mm加长杆。

Ⅱ. CP100T触发测头：

　　CP100T触发测头是中图仪器自主研发的机械式触发测头，可以在空间5个方向进行触发受力，精度高、稳定性好，性能完全优于同类型进口测头。

组成部分：测头分成测头体和吸盘两部分，两者均有磁力吸合面。吸盘有CP100T-L（低测力）、CP100T-S（标准测力）、CP100T-M（中等测力）CP100T-E（高等测力）四种类型。

CP100T-L模块：10㎜钢质至30㎜碳纤维

CP100T-S模块：10㎜钢质至50㎜碳纤维

CP100T-M模块：10㎜钢质至60㎜碳纤维

CP100T-E模块：10㎜钢质至60㎜碳纤维



Ⅲ. ACH100S / ACH100S-5自动旋转测座：

■　测座能实现A角度0-105°（或者0-115°），B角度-180°-﹢180°的运动

■　测座采用精密的6点定位，实现测座的高定位精度

■　关键零部件采用复合材料、高强度材料

■　测座通过动态防撞、静态防撞设计，确保测座的使用安全

Ⅳ. CP500S 扫描测头：

　　具有测量精度高、扫描速度快、灵活性强、操作简单等优点。其采用高灵敏度位置传感系统，直接高速、同步测量测针的三维偏移量，配合空间坐标融合技术，可实现高精度的空间扫描测量。速度方面，每秒能稳固采集1000个表面点，可快速采集物体表面的形状和轮廓数据。

　　除了能测量常规的形状特征，还可以测量自由曲面，螺旋曲面等特征，还具有自定心功能。

Ⅴ. Alpha系列控制器：

■　全闭环直流伺服电机驱动控制技术，具有优异的伺服跟随控制能力；

■　固态电子开关设计，无大功率继电器，具有更小的体积和冲击电流，更高的可靠性；

■　同步PWM控制技术和共模抑制设计，环路响应快，驱动效率高，发热低；

■　微秒级速度前瞻轨迹规划算法，实现高效平滑运动和极高的空间运动重复性；

■　控制器符合I++标准，能兼容市面上的主流测量软件。

Ⅵ. PowerDMIS测量软件：

■　界面简洁友好，互动性强，各功能模块易识别和理解，用户可以快速上手；

■　机型库、测头系统、I++插件、DMIS转化功能，极大提高软件的兼容性和适配性，并得以丰富各种应用场景；

■　概要程序模式消除掉冗长的DMIS代码显示，大大降低对用户编程技能的要求，参数化视图交互功能实现所设即所测；

■　创建元素提供多种测量和构造方法，用户可以按需设置，既增加测量应用场景，又通过丰富的视图工具快捷设置视图显示；

■　提供路径显示和碰撞检测，利于直观形象的查看设备运动路径，保证安全高效测量；

■　数据中心提供丰富多样的数据管理功能，可实现数据的本地化管理，也可按客户需求导入数据库，适用于各类企业和行业。

三、型号规格：
