MX系列显微影像仪

详细信息

一、产品简介

MX系列显微影像仪将显微成像与传统影像测量相结合，实现了微小特征的大范围测量。配置电动显微变倍模组，可自动切换到不同的倍率，探测各种精密微观二维尺寸特征。尺寸测量功能丰富，可进行各种二维尺寸点、线、圆等的测量和形位公差的评价。

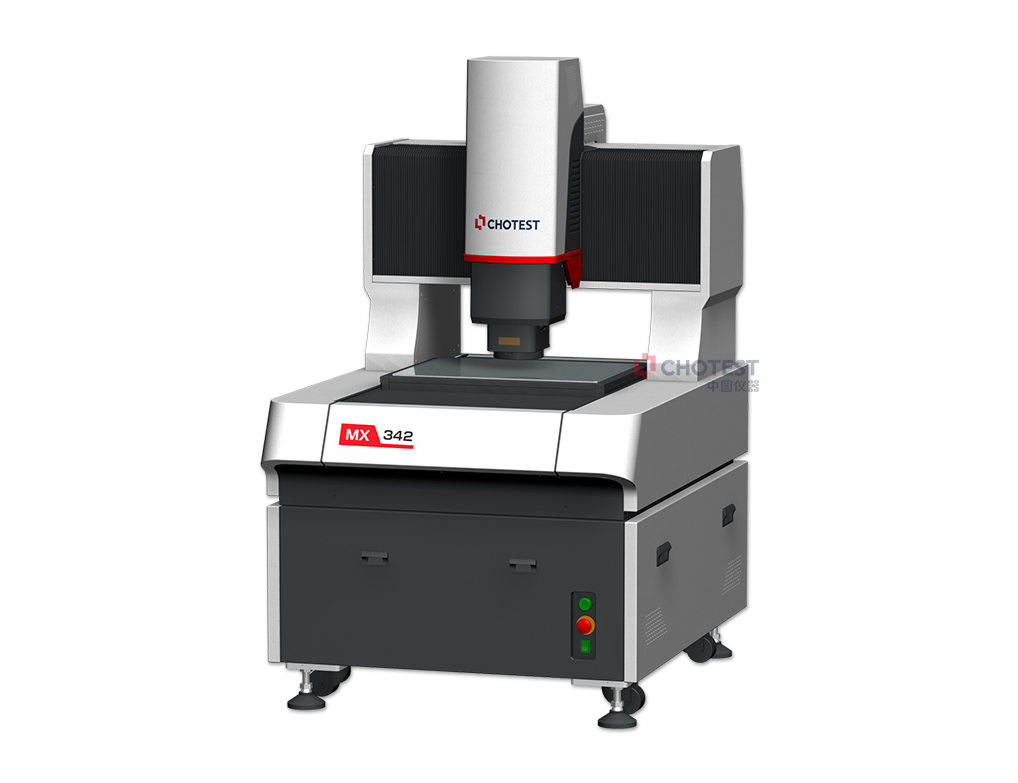

MX系列显微影像仪

二、产品优势

显微融合，全域测量

　1. 微观尺寸探测，专为常规影像仪难以分辨的细微结构设计，成像清晰、测量精准。

　2. 突破视野限制，融合显微成像与大范围影像测量，兼顾高分辨率与大测量范围。

　3. 超精密显微光学系统，微米级细节成像锐利，亚像素自动提取，测量结果高度一致。

　4. 高精度定位系统，显微级视野下，仍保持微米级运动精度与定位稳定性。

　5. 显微级抗振设计隔绝低频震动，实现亚微米级精度，高倍成像稳定可靠。

频闪照明光源、高速硬件飞拍

　1. 具备频闪照明光源，支持频闪和普通双模式。

　2. 支持飞拍模式测量，测量效率提升5~10倍。

　3. 融入中图闪测仪的拼接测量功能，发挥综合优势。

大倍率，超清晰，高精密

　1. 变倍镜头可以搭载5X、10X、20X的物镜，实现更细小尺寸的测量。

　2. 超精密显微光学系统，微小的尺寸特征成像清晰。

　3. 高精度定位，亚像素自动提取，每次都能获得统一稳定的测量结果。

自动测量，批量更快

　1. 程序匹配工件坐标系，自动执行测量流程。

　2. 支持CAD图纸和Gerber图纸导入，坐标系匹配测量。

　3. CNC固定坐标系模式下，可快速精确地进行批量测量。

配件丰富，多种复合测量

　1. 支持点激光测头，进行高精度的高度、平面度测量。

　2. 支持卡尺、千分尺等外部设备输入，数据统一管理。

　3. VisionX测量软件支持2.5D测量工具。

操作简单，轻松无忧

　1. 任何人都能很快上手，无需复杂培训。

　2. 简洁的操作界面，任何人都能轻松设定和测量。

　3. 一键生成统计分析、检测结果报告等。

软件功能丰富，自动报表

　1. 提供多达80种特征提取、辅助构造、智能标注、形位公差、特殊应用等取分析工具。

　2. 自动输出SPC分析报告，支持Q-DAS传输，支持远程数据对接。

三、应用领域

　　显微影像仪可用于精密机械零件、晶圆刻蚀微结构、器件精密装配、精密电子、光纤、医疗器械、钟表、刀具等领域。

恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
