三针测量法测量螺纹中径
2017-02-13
三针测量法

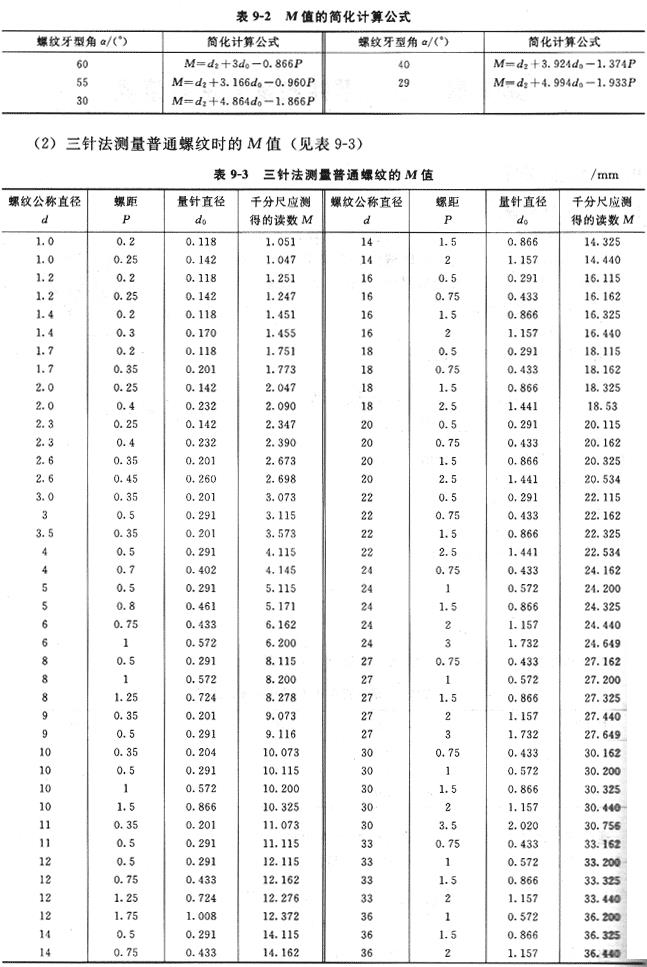

是一种间接测量螺纹中径的方法。测量时，将三根精度很高、直径相同的量针放在被测螺纹的牙凹中，用测量外尺寸的计量器具如千分尺、机械比较仪、光较仪、测长仪等测量出尺寸 。再根据被测螺纹的螺距 、牙形半角和量针直径 ，计算出螺纹中径 。如图9—1所示，测量时，在螺纹凹槽内放置具有相同直径的三根量针，然后，然后用千分尺测量尺寸M的大小，以验证所加工螺纹的中径是否正确。
