螺纹作为紧固、连接、密封和传递动力的重要元件，在工业生产中使用极其广泛，市场上的螺纹种类繁多，而检测螺纹的方法参差不齐。
传统螺纹检测方法是使用螺纹通止规进行定性检测，而对于一些单一参数测量通常采用常规的计量器具进行检测（如千分尺、测长机检测螺纹塞规大径、测长机加三针或测球检测螺纹中径等），这类测量方法主要缺点是效率低，无法进行螺纹全参数综合测量评定。
SJ5780螺纹轮廓扫描一体机是中图仪器自主研发的高精度螺纹轮廓扫描综合测量仪器，产品具有精度高、操作方便易用、功能强大、智能防护、智能接触等优点，一次测量即可自动记录和显示任意位置螺纹数据及各种螺纹参数，自动生成被测螺纹的曲线图、相关参数数据和图表，仪器配备各种专业的现场工件工装夹具，非常适合各种生产线螺纹工件、丝杠、轴类、筒类、大曲面零件以及特殊多段螺纹的在线测量。系统实时显示扫描轮廓曲线图，一次测量即可评价轮廓尺寸和粗糙度参数，对测量得到的零件轮廓形状数据，用拟合的方法来评定圆弧、角度、倾斜、距离等轮廓尺寸及形位公差。
下面采用SJ5780螺纹轮廓扫描一体机对丝杆进行螺纹参数及轮廓扫描测量，同时标注丝杆同轴度。
测试图

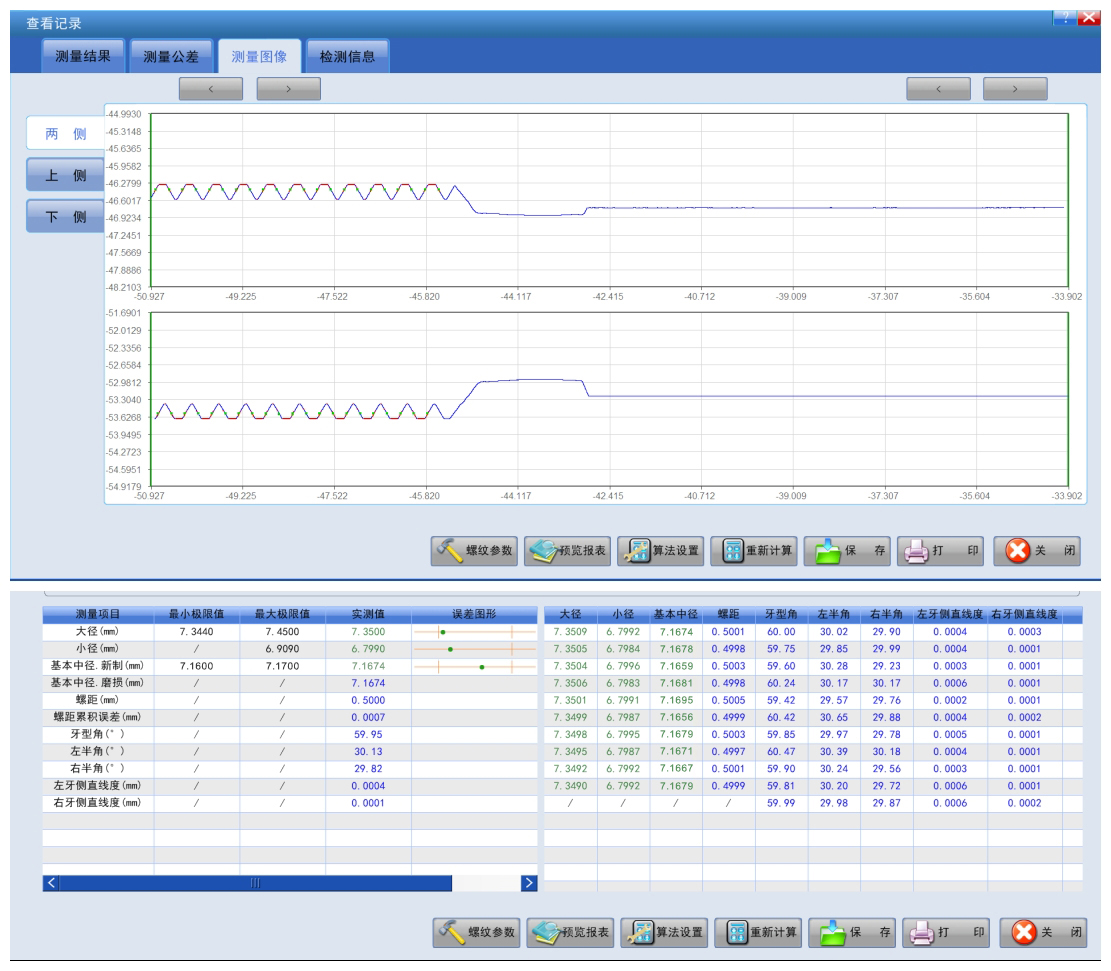

螺纹参数测量结果

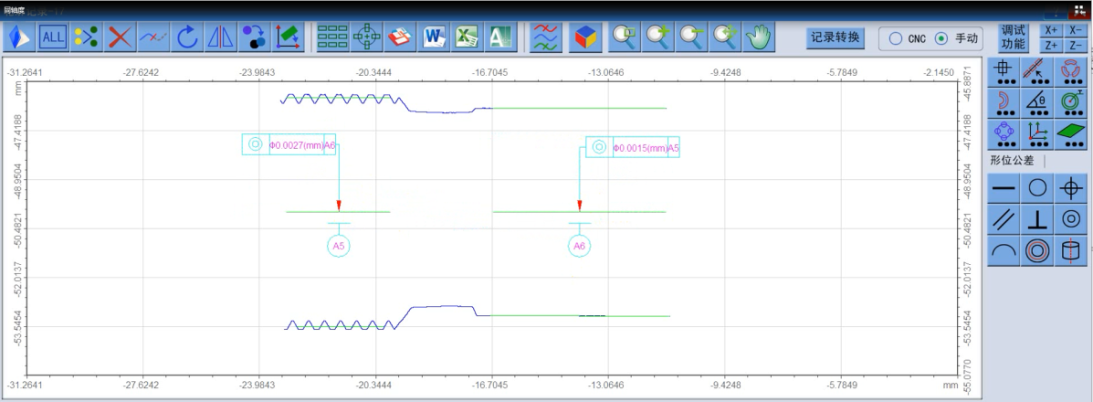

同轴度测量结果
