在薄壁件加工中，经常遇到工件变形，导致后续倒边不均匀，引起零件报废。中图仪器机床测头可以很好地帮助客户解决变形加工难题。
图1
图1为一件有机玻璃圆柱毛坯补加工倒边的实例。坯料为注塑成型生产，由于应力变形，实际坯料是椭圆柱形，后道工序把坯料装夹在固定治具后进行高光倒角（倒角要求光亮无刀痕，亮度要求极高），因数模是固定的圆柱形，刀具路径是按数模编制的，所以加工时会出现过切或者大小边（如图2所示），无法满足客户对产品的要求。
图2
针对以上加工难题，中图仪器向客户提供了基于机床测头的仿形加工解决方案。
PO系列机床测头

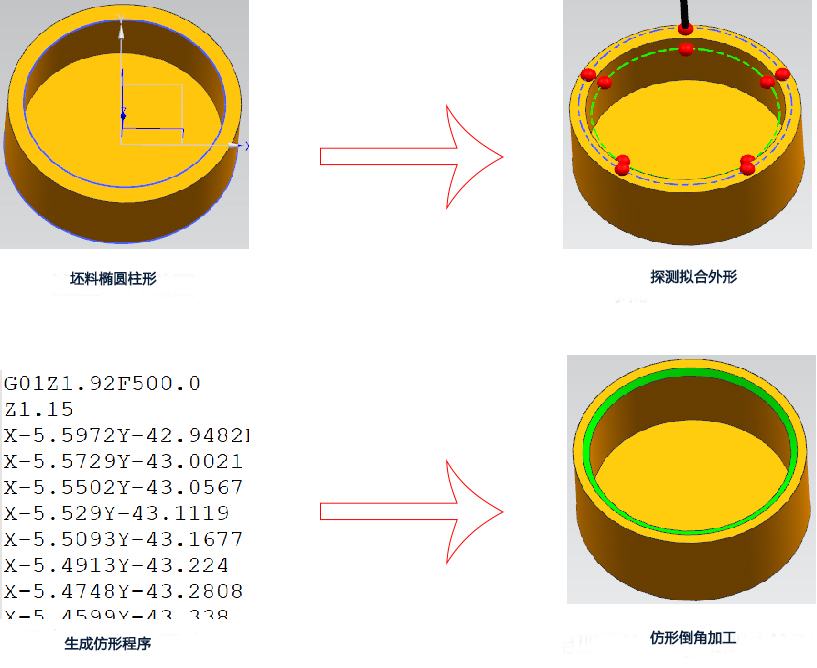

仿形加工流程：坯料→探测→拟合外形→生成仿形程序→倒角加工。通过引入机床测头进行仿形加工很好地解决了客户有机玻璃圆柱胚料高光倒角大小边的问题，加工效果如图3所示。
图 3
仿形加工应用的优点是可以根据实际工件的实际外形来做加工，解决了变形对加工产生的困扰。仿形加工应用的场景在现代制造业中也越来越多，下图所示为仿形加工应用的另外一个场景。

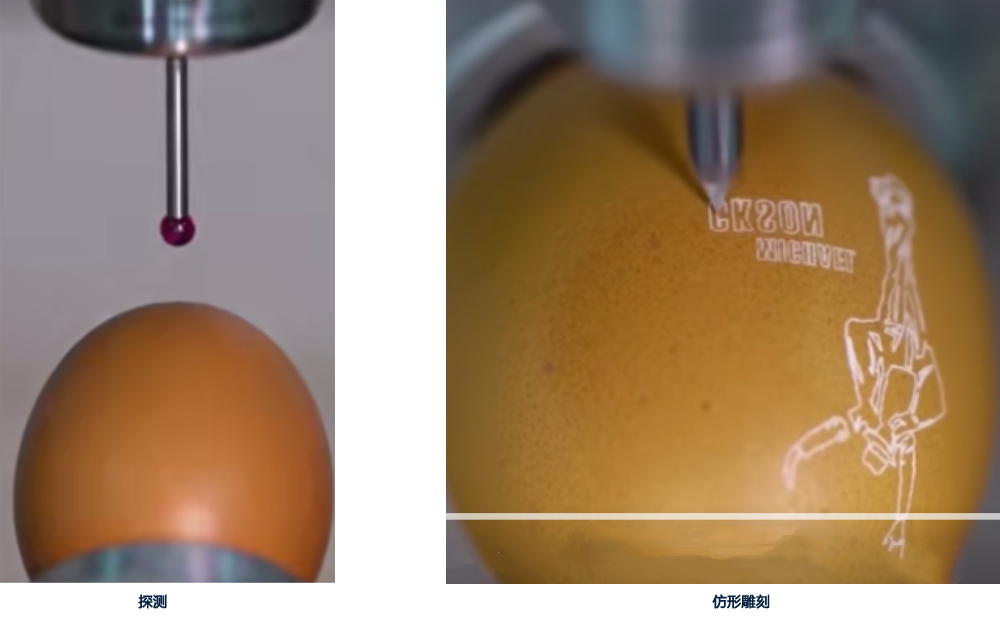

鸡蛋壳约0.2mm厚，且外形各异，常规加工流程无法在鸡蛋上进行雕刻，因为蛋壳太薄很容易刻破，所以我们利用测头探测实际数据拟合好平面，再根据实际平面来做仿形加工，可以很好地解决蛋壳雕刻问题。
